髙压高压断路器功能

时间:2020-12-08

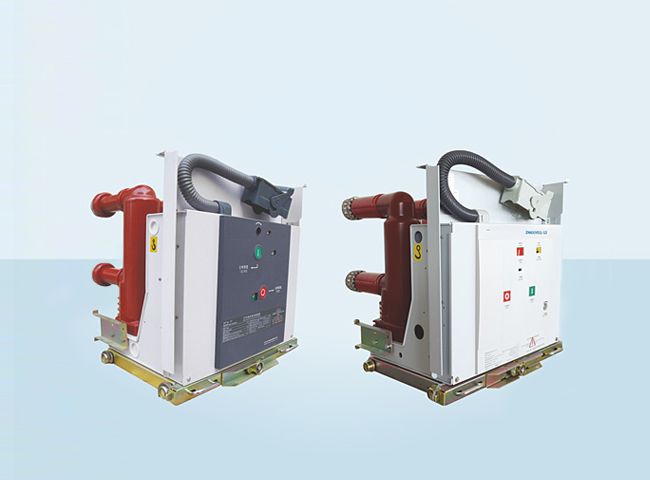

高压真空断路器是选用真空当做绝缘和灭弧断路器,其构成部分有:真空灭弧室、使用机构(两种电磁使用机构和弹簧使用机构)及支架等。由于体积小、污染少、使用方便等优势,提高了接触开断能力,降低接触损伤,可靠性高,广泛运用于电网建造,在运作过程中控制和保护高压设备。
伴随着经济发展的迅速发展趋向,在大家寻找提升生活质量的另外,对电力工程的要求也在提升。以便提升电能质量,降低长时间负荷停电了导致的多余损害,电网中能够应用髙压真空断路器在正常运作时断开或联接电源电路。次之,电网运作中难以避免会出現一些事故。安全事故后,人们能够相互配合线路防护装置快速断开事故点,保证事故之外的路线正常运作,不会受到事故危害,降低财产损失。
在断电网运作中,为了避免设备的老化,降低事故的发生,需用定期维护各设备,检修,高压真空断路器在检修时无污染,使用简单,选用费用少,长寿命,运作效果非常的好,保证安全运作,成本高,但与同一类产品运作中查验次数多,工作量多,优势优势优势高,社会运作效果非常的好,当做电网运作设备选择更新产品。

户内高压真空断路器运转的作用
2.1断路器拒合、拒分
具体结果表明,断路器被关掉后,电磁作用被关掉,铁芯顶杆将关掉(STIP-OFF)子开、关掉(STIP-OFF)弹黄释放能量,驱动断路器关掉(STIP-OFF),但断路器不可以关掉。
2.2断路器误分
电路呈现断路器处于正常运转状况,在动作跳跃的原因不明的状况下。
2.3断路器机构储能后,储能电机不断
断路器的表现,操作机构的储能电机开始工作,但弹黄能源充满后,电机还没有停止运转。浮出水面。
2.4断路器直流电阻增大
具体结果表明,断路器运转一定时长后,灭弧室接触的接触电阻增大。
2.5断路器合闸弹跳时长增大
具体结果表明,断路器运转一定时长后,制动器反跳时长增加。
2.6断路器中间箱CT表面对支架放电
具体结果表明,电流变压器在运转过程中排放到中间箱支架。
2.7断路器灭弧室不可以断开
表现为断路器在进行分闸操作后,断路器不可以断开或非全相断开。
3.故障原因分析
3.1断路器拒分、拒合
当机构被拒绝时,一般分析原因是二次电路故障或机械零件故障,然后处理。确定二次电路正常后,发现操作机构的主拐臂连接的万向轴头的缝隙过大,操作机构正常工作,但不可以带动断路器配合闸杆动作,断路器不可以正常配合闸门。因此
3.2断路器误分
断路器在正常运行状态下,在没有外部施工的电源和机械的断路器的情况下,断路器是无法分离的。确认没有错误操作的话,要检查二次电路和操作机构。坚决发现操作机构箱内辅助开关的接点有短路状况,闸门电源通过短路点与闸门连接,错误地分为闸门。断路器机构箱顶部出现漏雨,雨水沿着输出拐臂往下流,正好落在机构辅助开关上,形成接点短路。
3.3断路器机构储能后,储能电机不停
断路器关闭后,操作机构的电机开始工作,弹黄能量充分存储后,弹黄已存储。储能电路中有一个一对一辅助连接点的断路器和一对一常规开关共同闭合点。断路器关闭后,辅助开关频繁连接,储能电机开始工作。弹黄充满能量后,机构摇臂将开启行程开关的常规闭合点,停止储能电机。储能电机的因素是,在弹黄充满能量后,机构摇臂不能打开旅行开关,储能电路总是充电,储能电机不能停止工作。
3.4断路器直流电阻扩大
因为真空灭弧室的接触是相应的,因此接触接头的回路电阻在输送电流时太大,不易加温,不利于传导和断掉电路,因此接触电阻值必需小于工厂指令的要求。接触弹黄的压力对接触阻力有较大的危害,必需在过量旅行时进行测量。增加接触电阻值也可以反映接触磨损情况,是互补的。触头的电磨损和断路器触头断掉间距的变化是断路器DC电阻扩大的直接原因。
3.5断路器合闸弹跳时间扩大
当真空断路器关闭时,接触总是有一些反弹,但如果大会使接触容易烧或焊接。真空断路器接触时间的技术标准是MS?随着断路器操作时间的增加,弹黄跳跃时间的增加,关键因素是接触弹黄力减小,臂与轴销间隙磨损扩大。
3.6断路器中间箱CT表层对支架放电
为了避免这种状况,电流变压器将在断路器表层发生不均匀的电场。在断路器安装环节中,因为空间的限制,将变压器固定螺栓周围的半导体胶水刮掉,在交叉感应器表层的断路器操作不均匀的电场,导致交叉感应器表层向支承放电。
3.7断路器灭弧室不能断掉
在正常情况下,断路器可以有效地断掉电路,切断电流,无论是手动关闭操作还是保护动作跳转。
真空断路器的工作原理区别于其他类型的断路器,它是指接触接触关闭并在真空中断开的开关设备,就是以真空为绝缘和灭弧介质的断路器。真空泡的真空度真空度,在真空泡中会出现一些电离状况,从而发生的离子,进而降低了灭弧室的绝缘,导致断路器无法进行。
4.处理方法
4.1断路器拒合、拒分
查验实际操作组织各种联接部件的空隙,用新的高韧性合格部件替换成不过关部件。
4.2断路器误分
检查所有可能的泄漏点,并有效堵塞它们;输出曲柄臂连杆上设有密封胶套;打开机械箱中的加热和潮汐驱动装置。
4.3断路器机构储能后,储能电机不停
调整行程开关的安装位置,以便当摇臂处于最高位置时,行程开关的常闭触点可以打开。
4.4断路器直流电阻增大
调整灭弧室的接触距离和超程,接触电阻的测量方法可按《规程》要求的DC压降法进行测量(电流应大于100安培),否则更换灭弧室。
4.5断路器合闸弹跳时间增大
(1)适当增大触头弹簧的初始压力或更换触头弹簧。
(2)若拐臂、轴销间隙超过0.3mm,可更换拐臂、轴销。
(3)调整传动机构,利用闭合位置超过驱动臂死点时机构传动比很小的特点,向接近死点的方向调整机构,减少触点闭合跳动。
4.6断路器中间箱CT表面对支架放电
在互感器表面均匀涂抹一层半导体胶,使得表面电场均匀。
4.7断路器灭弧室不能断开
对于不能达到真空度要求值的真空灭弧室的处理,如果通过检测真空灭弧室的真空度确实下降到要求值以下,则应更换真空灭弧室。具体步骤
(1)对将换上的真空灭弧室须经真空度检测合格。
(2)拆除原来的真空灭弧室,并更换新的。安装时要垂直。注意动态导电杆和灭弧室的同轴度。
(3)安装新的真空灭弧室后,应测量开距和超程(接触行程)。坚持不满足要求相应调整:①调整绝缘拉杆的螺栓可以调整过程②调整引导杆的长度可以调整灭弧室的开距。
(4)采用电力开关综合检测器检测分离检测速度、三个相同期、检测弹跳等机械特性,如果不合格,应调整。
