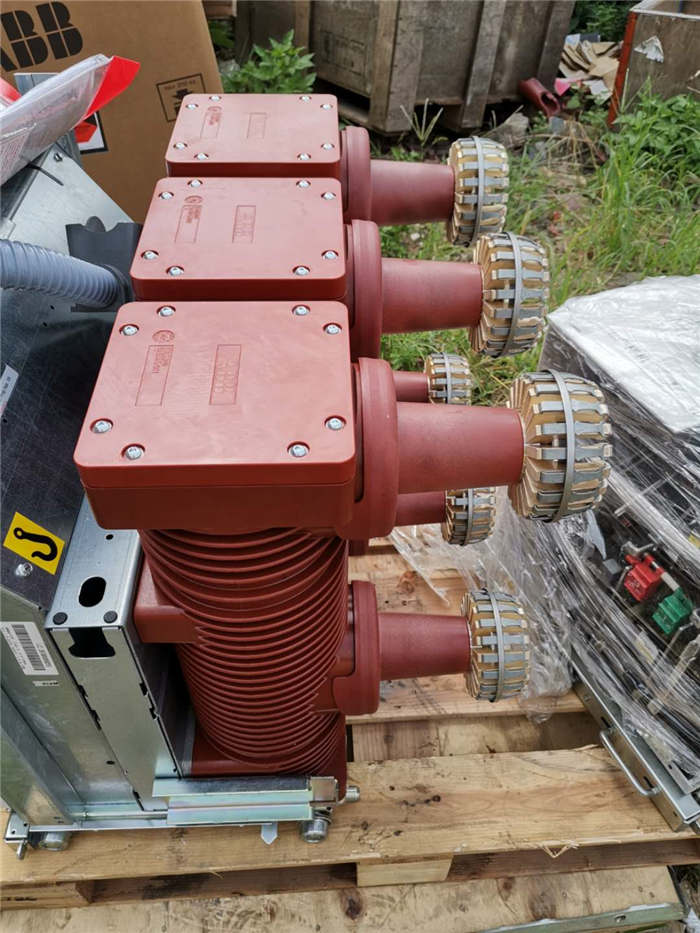

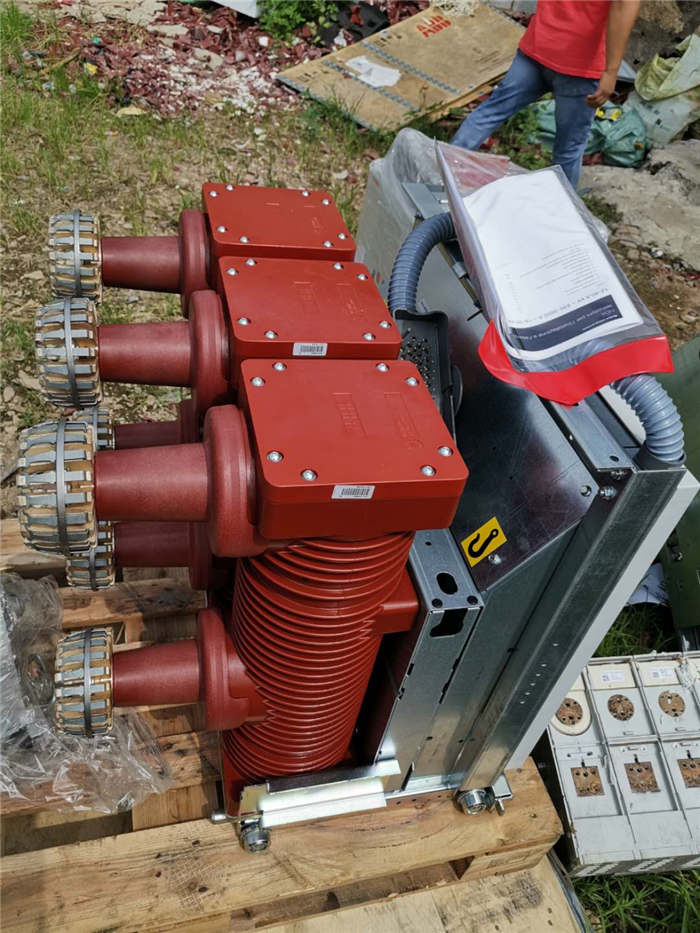

VD4-24 手车式真空断路器

详细介绍

++++产品概述：

VD4-24手车式户内真空断路器适用于三相交流50Hz，10KV的电力系统中作投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂及变电站电气设备的保护盒控制之用。可配用KYN-12（GZS1）等中置手车式开关柜，也可配于XGN-固定式开关柜。本产品符合国家标准GB1984《交流高压短路器》、JB3835《3.6-40.5KV户内交流高压真空断路器》和IEC60056《高压交流断路器》标准。满足DL/T403《12-40.5KV户内高压断路器订货技术条件》

++++使用环境条件：

1.环境气温度：上限+40℃，下限-25℃；

2.相对湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90%；日平均饱和蒸汽压：≤1.8*10-³MPa，，月平均饱和蒸汽压：≤1.8*1010-³MPa

3.海拔高度：2500m及以下

4.地震烈度：不超过8度

5.使用场所无易燃，爆炸危险，化学腐蚀及剧烈振动

++++结构特点:

1.断路器的灭弧室装与操动机构部分前后配置方式，，通过传动机构连接为一个整体，以保证断路器的总体配合性能。

2.采用中封式陶瓷真空灭弧室，铜络触头材料及纵磁场触头结构为当今世界公认的最先进熄弧方式。

3.真空灭弧室装在采用APG新艺成型的绝缘筒内，不仅缩小了断路器的整体尺寸，还防止了异物对灭弧的损伤和表面污染。

4.绝缘筒在借鉴国外同类产品优点的基础上，增设内裙边和加强筋，提高了绝缘水平和抗动稳定电流的能力。

5.操动机构采用弹簧储能式，具有电动和手动储能两种功能，断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构，再通过连杆机构传递到动触

6.先进合理的缓冲装置，分闸无反弹，减弱分闸冲击和震动。

7.无需调整，极少维护或免维护。

8.机构寿命高达10000次。

++++主要技术参数：

序号	项目	单位	参数
1	额定电压	kV	24
2	额定电流	Hz	630, … 4000A
3	额定频率	A	50/60
4	工频耐压一分钟	kV	65
5	雷冲耐压	kV	125/150
6	额定短路开断电流（峰值）	kA	50/63/80/100
7	额定短路开断电流	kA	20, …40
8	额定短路关合电流（峰值）	kA	50/63/80/100
9	额定电缆充电开断电流	A	50 and 10
10	额定单个电容组开关电流	A	400
11	额定耐受电流（峰值）	kA	50/63/80/100
12	短时耐受电流（4s）	kA	20, …40
13	机械寿命	times	10000
