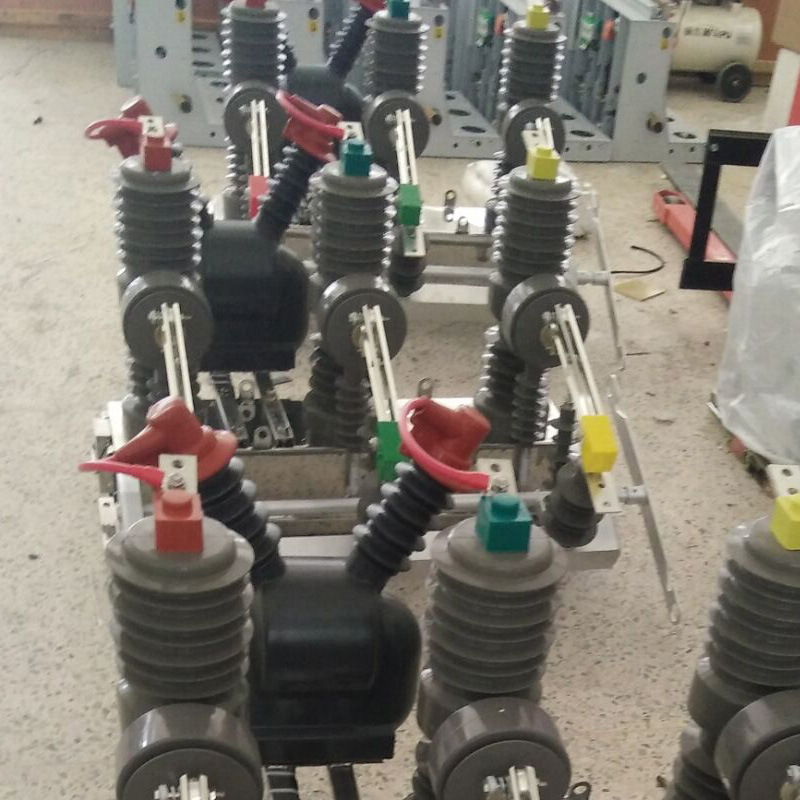

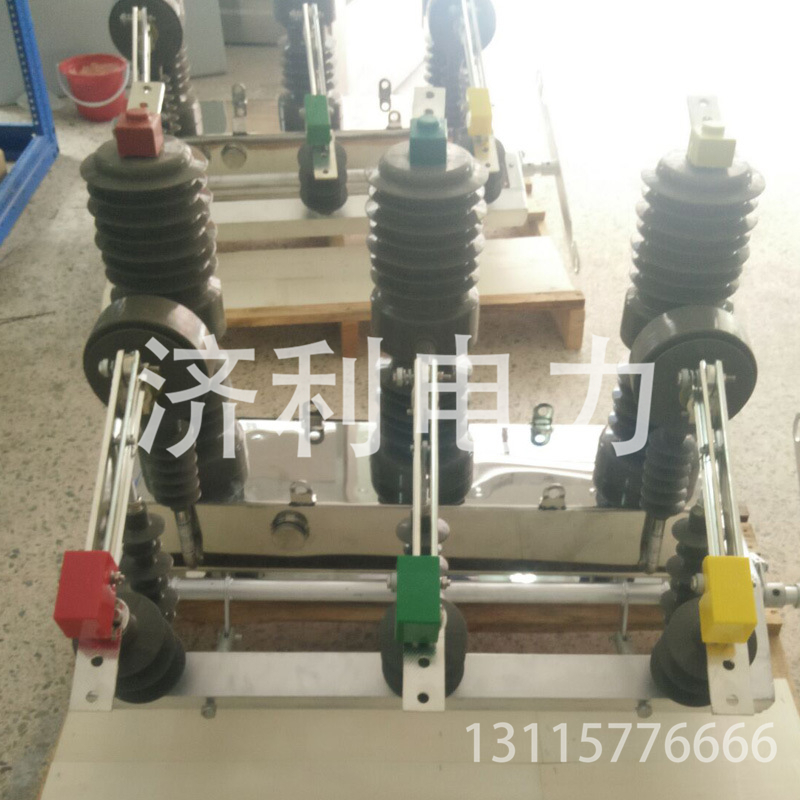

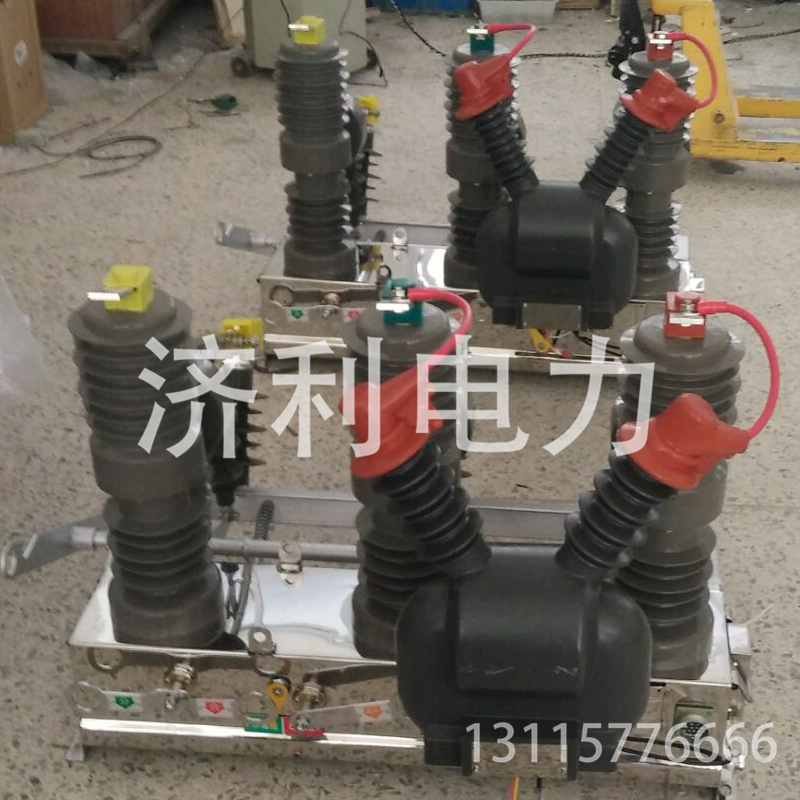

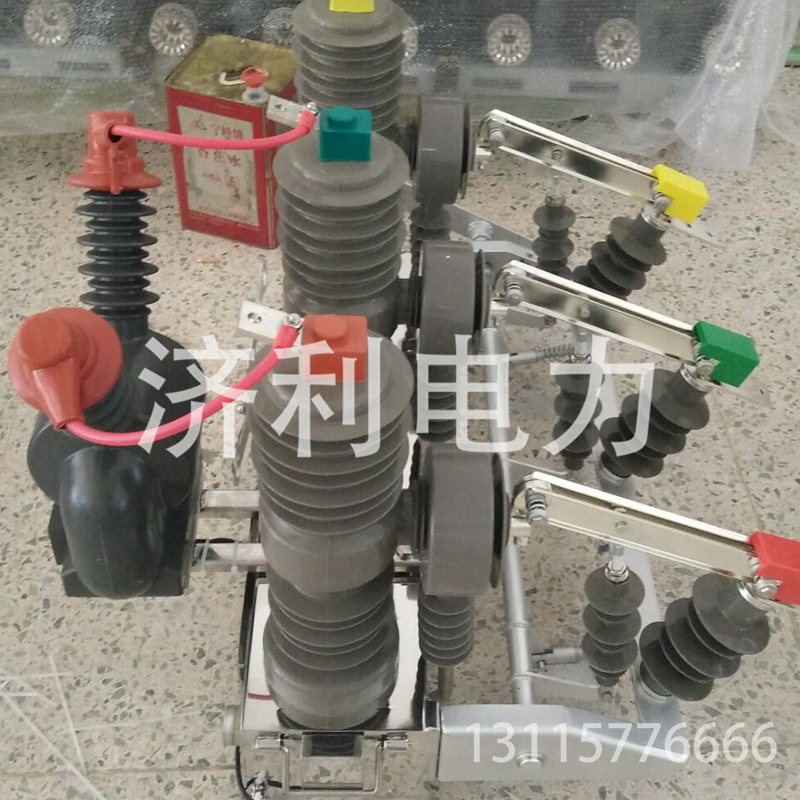

ZW32-12F 柱上智能分界开关/重合

详细介绍

1 概述

ZW32-12F型户外柱上真空断路器（以下简称断路器）为额定电压12kV，三相交流50HZ的户外配电设备。主要用于开断，关合电力系统的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。

2 引用标准

GB1984《交流高压断路器》

GB11022《高压开关设备通用技术条件》

GB311.1-6《高压输变电设备的绝缘配合：高压试验技术》

DL/T593《高压开关设备的共用订货技术条件》

GB763《交流高压电器在长期工作的发热》

GB3309《高压开关设备在常温下的机械试验》

GB763《交流高压电器在长期工作中的发热》

GB2706《交流高压电器动、热稳定试验方法》

DL/T402-1999《交流高压真空断路器订货技术条件》

3 使用环境条件

A、海拔高度不超过3000mm；

B、周围空气温度：-40℃~+40℃;日温差：日温变化25℃；

C、风速不大于35m/s；

D、无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）和剧烈震动的场所。

4 主要技术参数

序号	名称		单位	数据
1	额定电压		kV	12
2	额定电流		A	630
3	额定频率		Hz	50
4	额定绝缘水平	工频耐压(1min)	kV	42
		冲击雷电耐压(峰值)		75
5	额定短路开断电流		kA	12.5	16	20
6	额定短路关合电流（峰值）			31.5	40	50
7	额定峰值耐受电流			31.5	40	50
8	额定短时耐受电流			12.5	16	20
9	额定短路持续时间		s	4
10	额定短路开断电流开断次数		次	30
11	额定操作顺序			分-0.3s-合分-180s-合分
12	机械寿命		次	10000
13	额定操作电压及辅助回路额定电压		V	AC220V、DC220V、DC24V
14	SF6气体额定压力（表压）		Mpa	0
