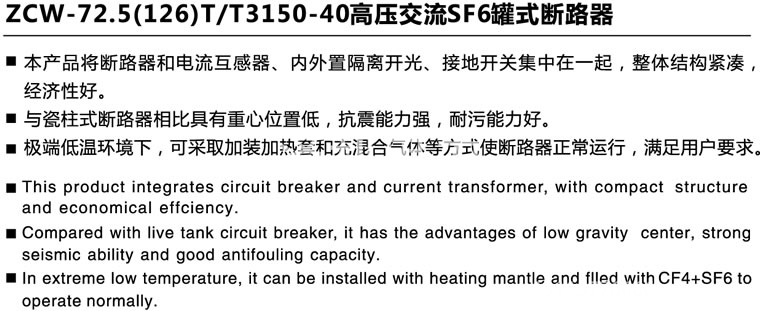

ZCW-72.5(126)T/T3150-40高压交流SF6罐式断路器

详细介绍

LW30-72.5T高压交流SF6罐式断路器是我公司为满足用户对产品要求可靠性高、小型化、运行维护方便而自主研发的新一代高压断路器。它将断路器和电流互感器集中在一起，结构紧凑、占地面积小、可靠性高、运行维护工作量小。其主要特性如下：
1、采用模块化设计理念，产品结构布置灵活、简洁紧凑，操作安全可靠，使用维护简单便捷。
2、断路器灭弧室采用自能式灭弧原理，开断能力强、燃弧时间短，电寿命长，满容量开断20次、结构简单可靠。断路器配用CT26型弹簧操作机构，结构简单紧凑，可靠性高，维护工作量少，机械寿命长达10000次，符合“无油化”要求。
3、产品的体积小、重量轻，运输和安装极为方便，外壳采用防锈铝合金材料，耐腐蚀能力强、涡流损耗小。重心低，抗震能力强。
产品参数：

额定电压			kV	72.5
额定频率			Hz	50
额定绝缘水平	1min工频耐受电压（有效值）	相对地	kV	160
		断口间		200
	雷电冲击耐受电压（峰值）	相对地		350
		断口间		410
额定电流			A	3150
额定短路开断电流			kA	40
额定短时耐受电流			kA	40
额定短路持续时间			s	4
额定峰值耐受电流			kA	100
额定短路关合电流			kA	100
机械寿命			次	10000
