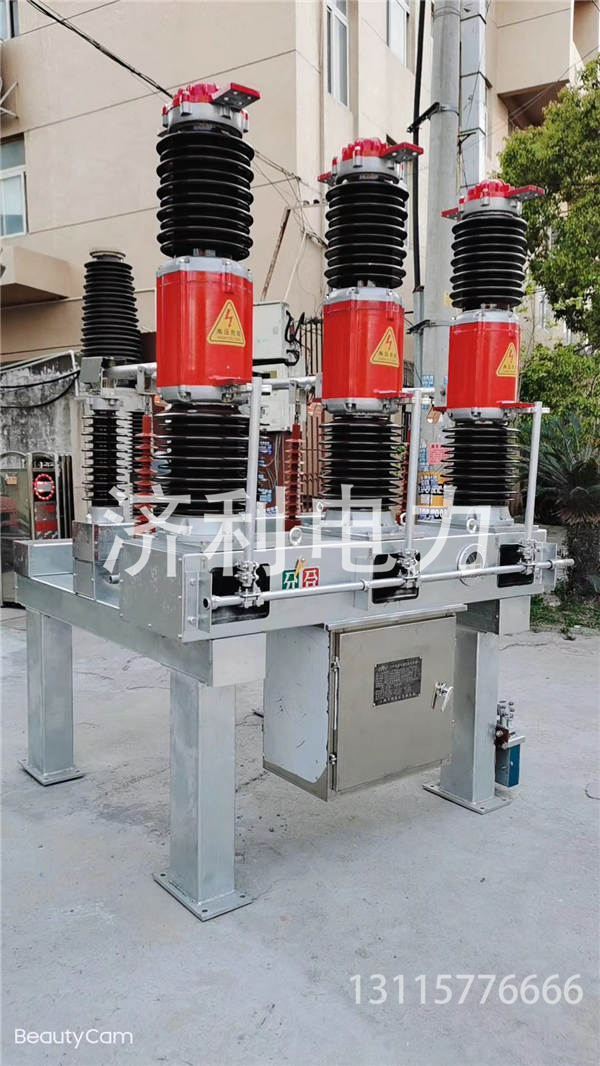

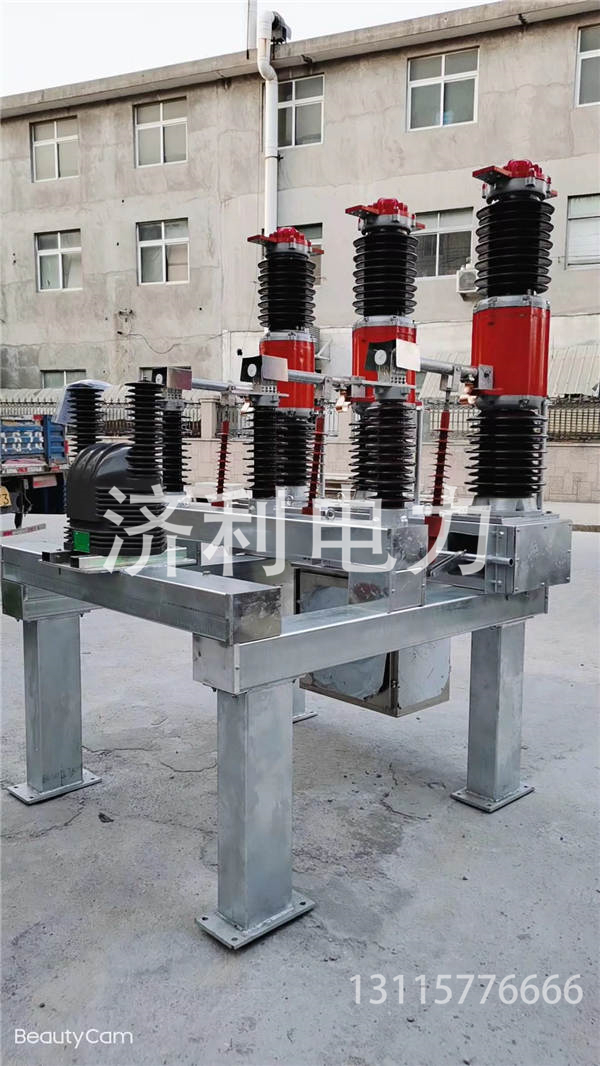

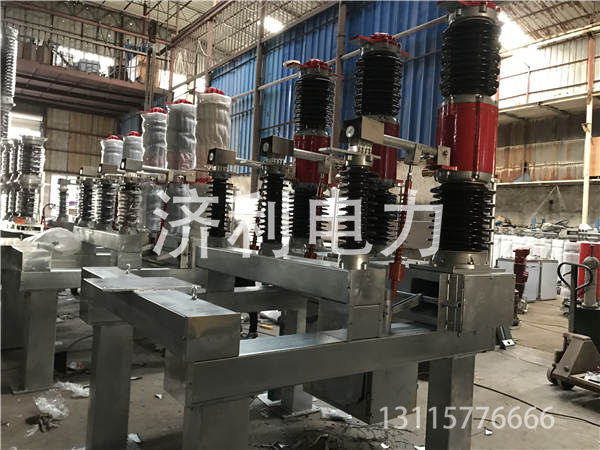

ZCW-40.5/T2000/-31.5敞开式组合电器

详细介绍




产品简介

ZCW10-40.5G/T1600-31.5敞开式组合电器是采用空气作为外绝缘SF6气体作为灭弧介质的成套组合电器,适用于三相交流的40.5kV输配电系统的控制与保护,亦可用于联络断路器及开合电容器组的场合。适合于用地紧张的城市变电站、企业变电站、山区变电站。

一:主要特点

  1. 功能单元预制成标准间隔,现场即插即用
  2. 布置灵活,运输拆装方便,易于扩展
  3. 结构紧凑,占地面积小,工程整体造价低
  4. 自支撑母线整齐划一,安装便捷
  5. 可靠性高,基本不维护,可实现无人值守

二.额定参数

额定电压

kV

40.5

额定频率

Hz

50

额定电流

A

1600,2000,2500

额定短时耐受电流

kA

31.5(4S)

额定峰值耐受电流

kA

80

额定短路持续时间

S

4

额定绝缘水平

雷电冲击耐压(全波峰值)

185/215(断口)

工频耐压(1分钟)

95/118(断口)

控制回路和辅助回路电压

V

DC110 ,220 或 AC 220

局部放电量

pC

20

外型尺寸

m

3×2(普通进线间隔)
